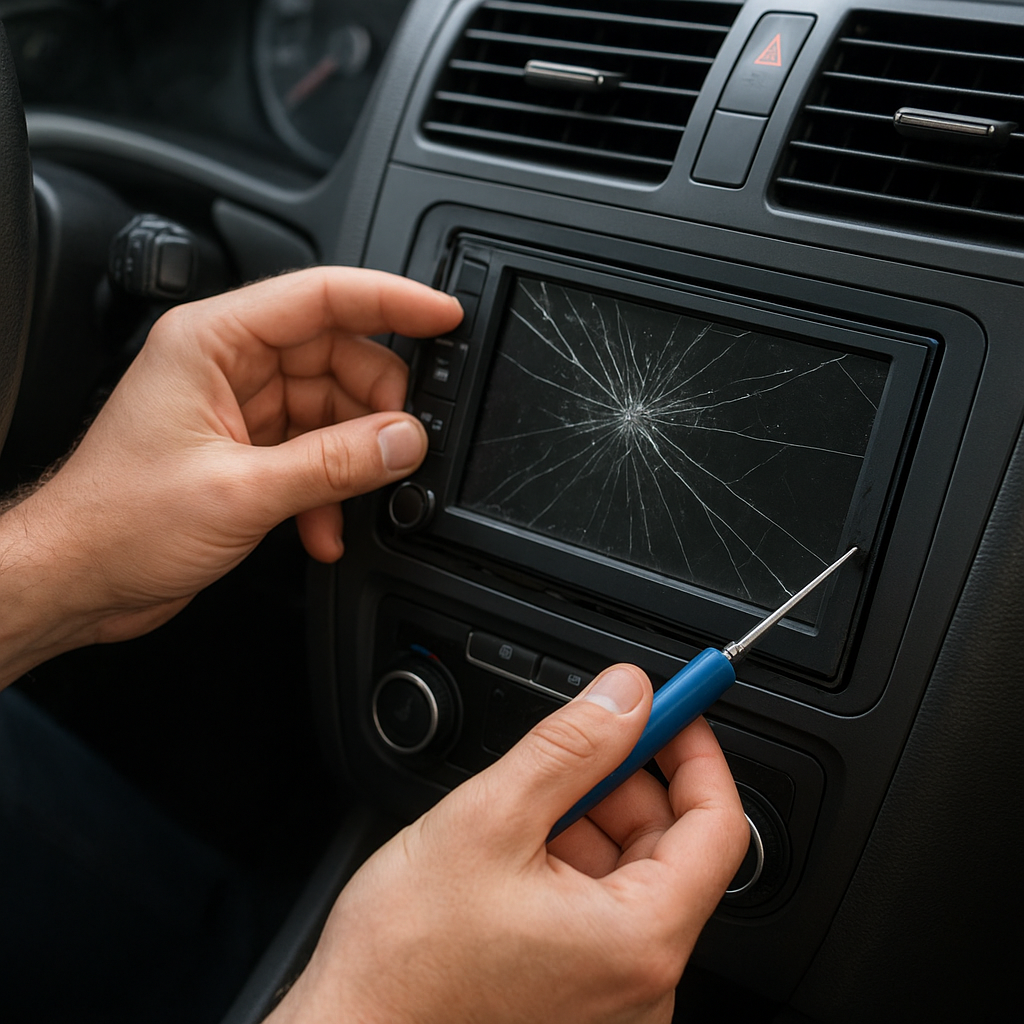

Awaria ekranu dotykowego w radiu samochodowym potrafi skutecznie uniemożliwić korzystanie z funkcji multimedialnych i nawigacyjnych. W poniższym przewodniku znajdziesz praktyczne wskazówki dotyczące identyfikacji usterek, przygotowania do naprawy oraz metod przywracania pełnej sprawności urządzenia. Całość oparta jest na sprawdzonych rozwiązaniach z zakresu serwisu elektroniki samochodowej.
Identyfikacja problemu
Rodzaje uszkodzeń ekranu dotykowego
- Uszkodzenia mechaniczne: pęknięcia szyby, odpryski w warstwie dotykowej
- Problemy z czułością dotyku: strefy niewrażliwe lub wykazujące opóźnienia
- Awaria podświetlenia: ekran jest widoczny tylko przy silnym świetle zewnętrznym
- Błąd oprogramowania: system nie reaguje na dotyk, choć ekran nie nosi śladów uszkodzeń
Testowanie funkcjonalności
Przed rozpoczęciem demontażu warto sprawdzić, czy problem nie leży po stronie oprogramowania. Włącz urządzenie, przytrzymaj przycisk reset (jeśli jest dostępny) i sprawdź, czy ekran reaguje. Jeśli system się zawiesił, może pomóc przywrócenie ustawień fabrycznych. Jeżeli jednak nadal brak reakcji, przejdź do testów sprzętowych:
- Podłączenie alternatywnego źródła zasilania
- Sprawdzenie mas i przewodów sygnałowych
- Oględziny przewodu łączącego panel dotykowy z płytą główną
Przygotowanie do naprawy
Niezbędne narzędzia i materiały
- Śrubokręty precyzyjne (krzyżakowe, Torx)
- Pęseta antystatyczna
- Opalarka lub suszarka do włosów (do podgrzewania kleju)
- Benzen izopropylowy lub alkohol 90% (do odtłuszczania)
- Nowy digitizer lub zamienny panel dotykowy
- Folia ochronna lub hartowane szkło
- Rękawiczki jednorazowe i opaska antystatyczna
Zabezpieczenie i demontaż
Prace serwisowe należy wykonywać w suchym i czystym miejscu, z dala od pyłu. Przed rozpoczęciem rozbiórki:
- Odłącz ujemną klemę akumulatora (jeśli instalacja jest jeszcze w pojeździe)
- Załóż opaskę antystatyczną i rękawiczki
- Oznacz wszystkie śruby i taśmy (np. naklejkami) w celu łatwego montażu
Delikatnie podgrzej krawędzie ekranu suszarką lub opalarką, by zmiękczyć klej trzymający szybę. Użyj cienkich plastikowych płytek do podważenia i oddzielenia digitizera od ramki. Po zdjęciu panelu odłóż go na miękką, niepylącą ściereczkę.
Metody naprawy ekranu dotykowego
Wymiana digitizera
Gdy uszkodzony jest sam panel dotykowy, najskuteczniejszym rozwiązaniem jest wymiana na nowy. Kolejne etapy:
- Odtłuszczenie miejsca montażu alkoholem izopropylowym
- Przymierzenie nowego digitizera bez zdejmowania folii ochronnej
- Usunięcie folii zabezpieczającej klej z obu stron
- Precyzyjne dociśnięcie panelem do ramki, zaczynając od środka na boki
- Podłączenie taśmy flex do złącza na płycie głównej
- Zabezpieczenie przewodu i skrócenie go, jeśli jest za luźny
Po złożeniu urządzenia uruchom radio i sprawdź, czy panel reaguje na wszystkie gesty. Jeśli zauważysz martwe strefy, konieczna będzie kalibracja.
Zastosowanie folii ochronnej
W przypadku niewielkich rys albo pęknięć wierzchniej warstwy szkła można spróbować zabezpieczyć ekran za pomocą folii ochronnej lub hartowanego szkła. Choć nie przywróci to w 100% pierwotnej czułości dotyku, często pozwala przedłużyć życie urządzeniu:
- Dokładne odtłuszczenie i odkurzenie powierzchni
- Precyzyjne nałożenie folii, aby nie utworzyły się bąble powietrza
- Dociskanie mikrofibrą w kierunku od środka na boki
Alternatywne rozwiązania
Jeżeli wymiana digitizera jest zbyt kosztowna lub niedostępna, można rozważyć:
- Podłączenie zewnętrznego modułu sterowania (np. pilot na kierownicy)
- Zamontowanie dodatkowego ekranu dotykowego, kompatybilnego z radiem
- Użycie fizycznych przycisków serwisowych (jeśli radio je posiada)
Testowanie i kalibracja
Procedura testowa
Po zakończeniu montażu wykonaj następujące czynności:
- Uruchom radio i przetestuj reakcję na pojedyncze dotknięcia
- Wykonaj test przeciągania w pionie i poziomie
- Sprawdź funkcje wielodotyku (jeśli radio je obsługuje)
Kalibracja dotyku
Aby przywrócić precyzję i czułość, skorzystaj z opcji kalibracji dostępnej w menu serwisowym lub specjalnych aplikacji serwisowych podłączanych przez OBD II. Proces kalibracji pomoże wyeliminować ewentualne odchyłki mapowania dotyku.
Zapobieganie ponownym uszkodzeniom
Ochrona przed warunkami zewnętrznymi
Zadbaj o to, by na wyświetlacz nie padało bezpośrednie światło słoneczne przez dłuższy czas. Stosuj osłony przeciwsłoneczne na przedniej szybie lub specjalne maty antyrefleksyjne.
Regularna konserwacja
Co kilka miesięcy:
- Odkurzaj szczeliny wokół obudowy
- Odtłuszczaj ekran miękką ściereczką zwilżoną alkoholem izopropylowym
- Sprawdzaj stan uszczelek i klejów, szczególnie przy skrajnych temperaturach
Zastosowanie powyższych porad pozwoli skutecznie odnowić funkcjonalność ekranu dotykowego w radiu samochodowym i znacząco wydłużyć czas jego eksploatacji.
