Wymiana taśmy sygnałowej w ekranie LCD to zadanie, które można wykonać we własnym zakresie lub zlecić profesjonalnemu serwisowi. Poniższy tekst przeprowadzi cię przez wszystkie etapy procesu – od przygotowania narzędzi, przez demontaż i wymianę, aż po ponowne uruchomienie urządzenia. Dzięki temu poradnikowi zyskasz pewność, że prace wykonasz sprawnie i bezpiecznie.
Przygotowanie narzędzi i środowiska
Przed przystąpieniem do wymiany taśmy sygnałowej kluczowe jest odpowiednie przygotowanie miejsca pracy. Zadbaj o porządek i dobre oświetlenie, aby uniknąć uszkodzenia delikatnych komponentów. Oto niezbędne elementy:
- Stabilny stół lub biurko – najlepiej z antypoślizgową matą.
- Zestaw precyzyjnych śrubokrętów (krzyżakowe i płaskie).
- Antystatyczna opaska na rękę lub mata antystatyczna dla ochrony przed ładunkami elektrostatycznymi.
- Pinceta z delikatnymi, płaskimi końcówkami.
- Środki czyszczące (sprężone powietrze, alkoholu izopropylowy i miękka ściereczka).
- Nowa taśma sygnałowa dedykowana do modelu twojego ekranu.
- Latarka lub lampa kierunkowa do lepszej widoczności wewnątrz obudowy.
Zwróć uwagę na bezpieczeństwo. Przed rozpoczęciem pracy odłącz urządzenie od źródła zasilania i odczekaj kilka minut, aż kondensatory wewnątrz układów stracą nadmiar napięcia.
Demontaż panelu LCD
Rozkręcenie obudowy i dostęp do panelu LCD to najważniejszy etap, który wymaga precyzji. Postępuj według poniższych kroków:
- Odkręć wszystkie widoczne śruby mocujące tylną obudowę. Niektóre modele mają ukryte śrubki pod nóżkami lub pod naklejkami producenta.
- Delikatnie podważ klipsy obudowy za pomocą plastikowej karty lub płaskiego narzędzia. Unikaj metalowych narzędzi, aby nie porysować obudowy.
- Po zdjęciu tylnej osłony ujrzysz płytkę główną oraz cienkie przewody prowadzące do ekranu.
- Użyj pincety, by ostrożnie odłączyć wszystkie złącza. Zwróć uwagę na położenie etykiet i kierunek oznaczeń, co ułatwi późniejszy montaż.
- Usuń dodatkowe osłony lub wsporniki mocujące szybę i ramkę ekranu. Zachowaj wszystkie śrubki w pojemniku, opisując ich pozycję.
Ostrożne wykonanie tych czynności minimalizuje ryzyko uszkodzenia LCD oraz innych wrażliwych elementów.
Wymiana taśmy sygnałowej
Właściwa naprawa polega na usunięciu zużytej taśmy i zamontowaniu nowej. Postępuj według poniższych wskazówek:
1. Ocena uszkodzeń
Zanim odłączysz taśmę, dokładnie obejrzyj jej końcówki i miejsca zagięć. Sprawdź, czy ścieżki są przetarte lub czy występują ślady przegrzania. To pozwoli zrozumieć przyczynę awarii.
2. Odłączenie starej taśmy
- Upewnij się, że mocowania złącza (klipsy lub zatrzaski) są w pozycji otwartej.
- Delikatnie wysuń taśmę z gniazda, trzymając za wzmocniony koniec, unikając zginania w miejscu przewodników.
- Jeżeli taśma była dodatkowo zabezpieczona taśmą izolacyjną, usuń ją ostrożnie.

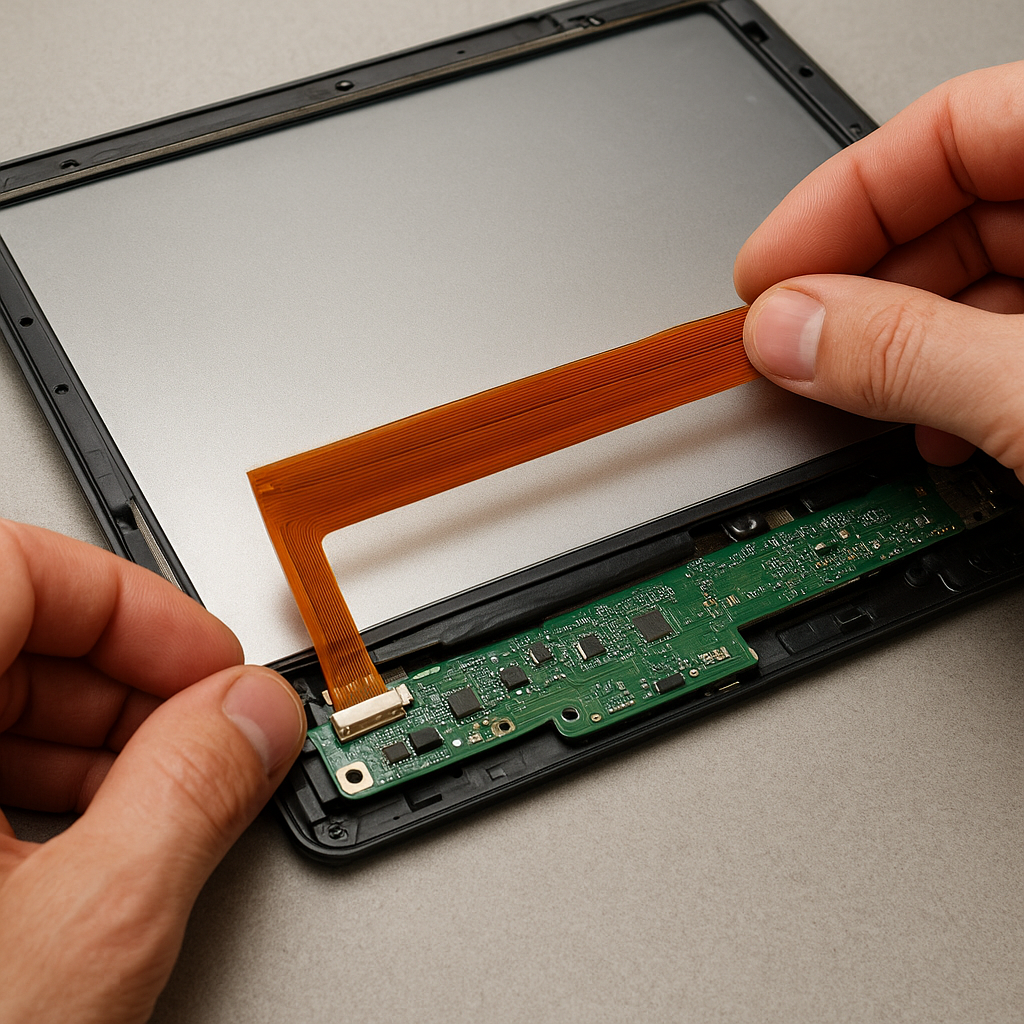

3. Montaż nowej taśmy
- Porównaj nową taśmę z oryginalną – długość, układ ścieżek, szerokość i liczba pinów muszą być identyczne.
- Upewnij się, że złącze jest czyste, bez kurzu i starych resztek kleju. W razie potrzeby przetrzyj je alkoholem izopropylowym.
- Wsuń taśmę powoli, zachowując prosty kierunek. Gdy dojdzie do oporu, sprawdź, czy jest odpowiednio wyrównana z pinami.
- Zablokuj klipsy lub zatrzaski, aby taśma była stabilnie osadzona.
- Jeżeli producent wymaga dodatkowej warstwy termiczno-izolacyjnej, umieść ją zgodnie z instrukcją.
Dobrze zamontowana taśma sygnałowa zapewni stały i stabilny przepływ danych między płytą główną a matrycą LCD.
Montaż i testowanie urządzenia
Po wymianie taśmy przejdź do montażu i podstawowego testowania. Każdy błąd w tym etapie może skutkować koniecznością ponownego demontażu. Oto zalecane kroki:
- Podłącz wszystkie odłączone wcześniej złącza. Upewnij się, że każde złącze jest dociśnięte i zablokowane.
- Zamontuj osłony i wsporniki ekranu. Wkręć śruby luźno, a dopiero gdy wszystkie elementy zostaną osadzone, dokręć je ostatecznie.
- Podłącz zasilanie i włącz urządzenie. Jeśli ekran nie wyświetla obrazu lub pojawiają się artefakty, od razu wyłącz i sprawdź taśmę oraz złącza.
- Jeżeli wyświetlacz działa poprawnie, wykonaj dodatkowe testy: zmień poziom jasności, przetestuj reakcję na ruch, sprawdź jednolitość podświetlenia.
- Po pozytywnych testach odłącz ponownie zasilanie i zakończ montaż tylnej obudowy.
Zwróć uwagę na dokumentowanie swojej pracy: wykonaj zdjęcia przed i po naprawie, co ułatwi ewentualne reklamacje lub kolejne naprawy.
